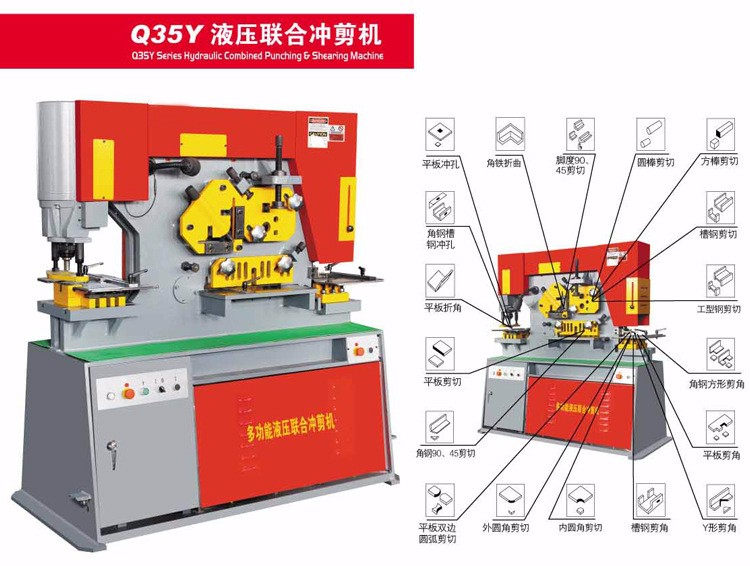

Q35Y ہائیڈرولک آئرن ورکر مشین صنعتی درجے کی مشترکہ پنچنگ اور شیئرنگ مشین جس میں متعدد فنکشنز شامل ہیں، بشمول: گول سوراخ، مربع سوراخ، لمبا سوراخ پنچنگ؛ سٹیل پلیٹ، فلیٹ بار، زاویہ سٹیل، سی چینل، ایچ بیم چھدرن؛ سٹیل پلیٹ موڑنے؛ زاویہ سٹیل مونڈنا، نشان اور موڑنے؛ فلیٹ، گول، مربع بار، سی چینل، آئی بیم، ٹی بار مونڈنا/کاٹنا؛ زاویہ موڑنے اور پائپ نوچنگ.
ایک نظر میں خصوصیات
ہائیڈرولک مشترکہ آئرن ورکر چھدرن مشین
مشین ہائیڈرولک ڈرائیور کو اپناتی ہے، ہمارے ملک میں جدید ترین مصنوعات ہے۔ یہ مربع سٹیل، سٹیل کی پٹی چینل، "工" شیپ اسٹیل اور اینگل سٹیل کے لیے سوراخ کو کاٹ کر اور سانچوں کو کاٹ سکتا ہے اور مہارانی متوقع سے لیس کر سکتا ہے۔
مصنوعات کی وضاحتیں
| قسم | یونٹ | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 | Q35Y-50 |
| چھدرن دباؤ | ٹی | 55 | 75 | 115 | 140 | 200 | 250 |
| زیادہ سے زیادہ موٹائی کاٹنے | ملی میٹر | 16 | 20 | 25 | 30 | 40 | 50 |
| پلیٹ کی طاقت | N/mm2 | W450 | W450 | W450 | W450 | W450 | W450 |
| کاٹنے والا فرشتہ | ° | 7° | 8° | 8° | 8° | 8° | 8° |
| چپل سٹروک | ملی میٹر | 80 | 80 | 80 | 80 | 100 | 100 |
| سفر کے اوقات | اوقات/منٹ | 8 | 8 | 8 | 8 | 8 | 8 |
| حلق کی گہرائی | ملی میٹر | 300 | 355 | 400 | 600 | 700 | 800 |
| چھدرن موٹائی | ملی میٹر | 16 | 20 | 25 | 26 | 35 | 35 |
| زیادہ سے زیادہ چھدرن قطر | ملی میٹر | 25 | 30 | 35 | 38 | 40 | 45 |
| مین موٹر پاور | کلو واٹ | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 |
| طول و عرض (LxWxH) | ملی میٹر | 1640x730x1770 | 1860x800x1900 | 2350x960x2090 | 2680x1040x2300 | 2800x1100x2500 | 3000x1150x2600 |
| وزن کی مشین | کلو | 1600 | 2000 | 4800 | 6800 | 8600 | 12000 |

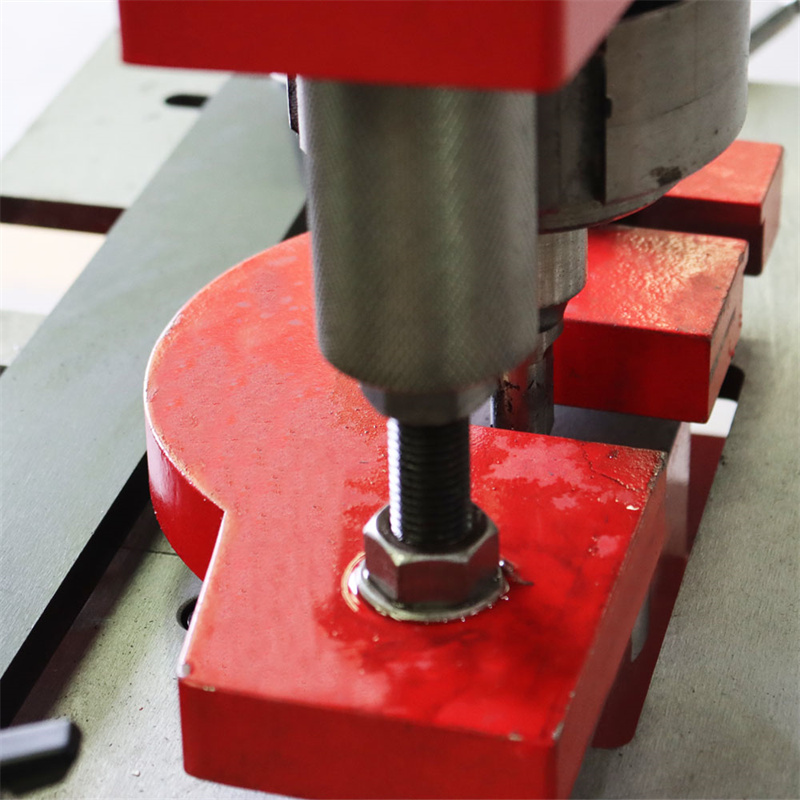

آئرن ورکر مشین میں مکے مارنا
مشین 30 ملی میٹر قطر (8 ملی میٹر موٹائی) سے لے کر 57 ملی میٹر قطر (22 ملی میٹر موٹائی) تک بہت مؤثر طریقے سے پنچ کرتی ہے۔ مکے اور مرنے آسانی سے تبدیل ہوتے ہیں۔ ہم مختصر نوٹس پر خصوصی مکے فراہم کرتے ہیں۔

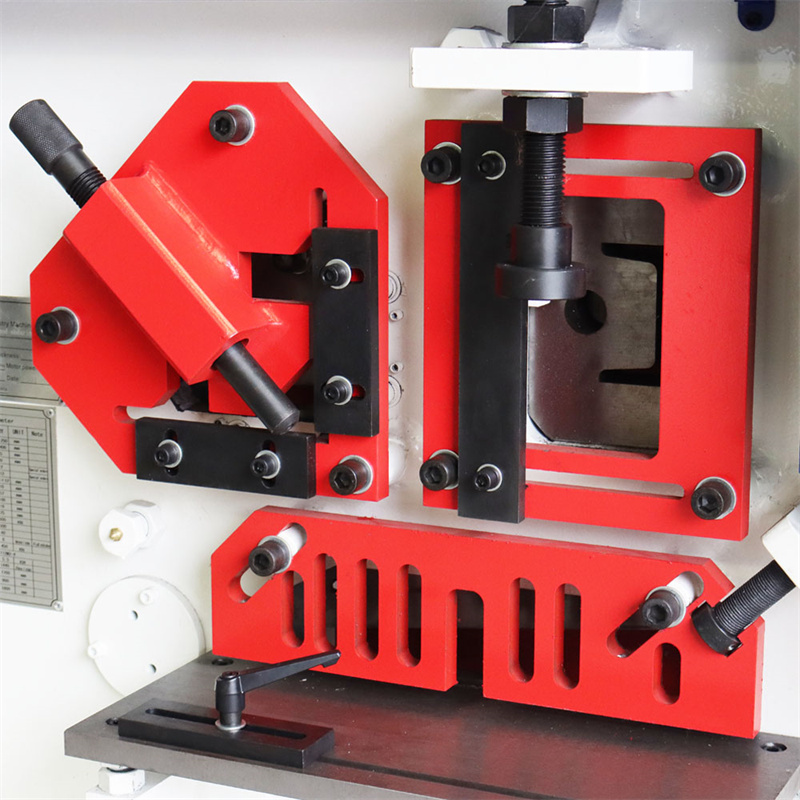

اسٹیل گول اسکوائر بار مونڈنا
مشین کے اس حصے کے ساتھ، 25 ملی میٹر سے 55 ملی میٹر تک کے مربعوں اور 30 ملی میٹر قطر سے 65 ملی میٹر قطر تک کے گولوں کو بہت تیزی سے کاٹا جا سکتا ہے۔ بلیڈ تبدیل کرکے آپ UI یا T سیکشنز بھی بنا سکتے ہیں۔ ہم خصوصی بلیڈ فراہم کرتے ہیں۔
Ironworker میں زاویہ قینچی۔
یہاں خصوصی بلیڈ کی مدد سے آپ کئی قسم کے 90° - 45° زاویہ والے حصوں کو مؤثر طریقے سے کاٹ سکتے ہیں۔
نوچنگ
مشین ایک مستطیل نوچنگ ٹول کے ساتھ آتی ہے جسے آپ اپنے نوچنگ کے کاموں کے لیے استعمال کر سکتے ہیں۔ ہم آپ کو نوچنگ کے کاموں کے لیے خاص نوچنگ ٹولز فراہم کرتے ہیں۔
ایک کثیر جہتی ٹول
یہ یونیورسل مشینیں معیاری ٹولنگ کے ساتھ فراہم کی جاتی ہیں جن میں پنچ، شیئر، اور نوچ اسٹیشنوں پر X، Y گیجنگ سپورٹ ٹیبل شامل ہیں۔ تمام پانچوں ورک سٹیشنوں پر آسانی سے ایڈجسٹ ہولڈ ڈاؤن ہیں۔ ہر ورک سٹیشن خاص طور پر ڈیزائن کیے گئے ہولڈ ڈاؤنز سے بھی لیس ہے تاکہ حفاظت کو یقینی بنایا جا سکے اور درست طریقے سے ترتیب اور استعمال میں آسانی فراہم کی جا سکے۔
تفصیلات
- CNC یا نہیں: CNC
- حالت: نیا
- برائے نام قوت (kN): 650
- طاقت کا منبع: ہائیڈرولک
- نکالنے کا مقام: آنہوئی، چین
- وولٹیج: 220V اور 380V
- طول و عرض (L*W*H): 1640*730*1770
- موٹر پاور (kW): 4kw
- وزن (T): 1660
- کلیدی سیلنگ پوائنٹس: اعلیٰ درستگی
- وارنٹی: 5 سال
- شو روم کا مقام: جرمنی، انڈونیشیا، بھارت، جنوبی افریقہ
- قابل اطلاق صنعتیں: تعمیراتی سامان کی دکانیں، مشینری کی مرمت کی دکانیں، تعمیراتی کام
- مشین کی قسم: ہائیڈرولک آئرن ورکر
- مشینری ٹیسٹ کی رپورٹ: فراہم کی گئی۔
- ویڈیو آؤٹ گوئنگ انسپیکشن: فراہم کردہ
- بنیادی اجزاء کی وارنٹی: 2 سال
- بنیادی اجزاء: پمپ
- رنگ: مرضی کے مطابق
- مواد: Q235
- فریم: فریم گائیڈ
- صحت سے متعلق: 0.01 ملی میٹر
- کنٹرول: ہائیڈرولک
